印制电路板组件焊盘坑裂测试方法重大技术突破！！！其行业标准正式落地
印制电路板组件焊盘坑裂测试方法-桂林旭研机电科技有限公司
【行业标准正式落地：我司主导制定的印制电路板组件焊盘坑裂测试方法获工信部批准发布】

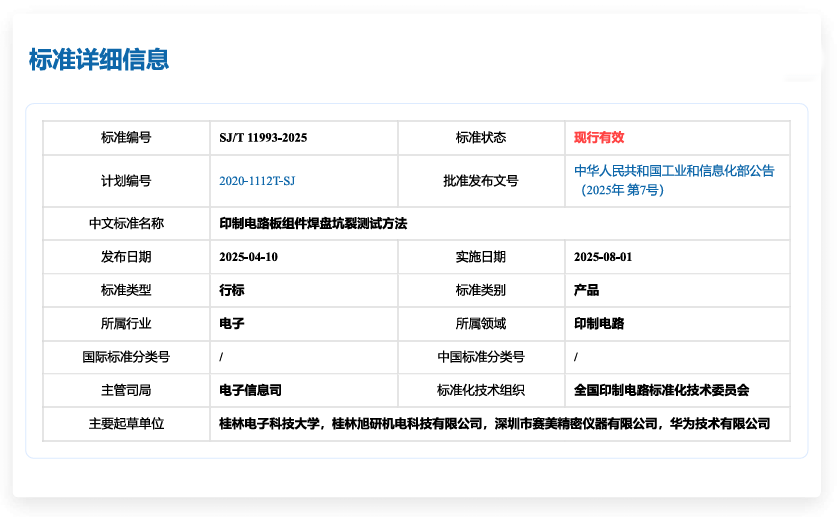

工业和信息化部正式发布由我司主导制定的《印制电路板组件焊盘坑裂测试方法》行业标准（标准号：SJ/T 11993-2025）。该标准作为我国电子制造领域首个针对高密度 PCB 焊盘可靠性的系统性测试规范，标志着我国在高端电子装备核心工艺标准化建设上取得重大突破，将为 5G 通信、人工智能、新能源汽车等战略产业提供关键技术支撑。
技术突破：填补国内空白，对标国际前沿
焊盘坑裂（Pad Cratering）是 PCB 在焊接和使用过程中最具破坏性的失效模式之一，尤其在微小焊盘（直径 0.1-2.0mm）场景下，其抗裂性能直接决定了高端电子设备的使用寿命。传统测试方法依赖进口设备且操作复杂，难以满足国内企业对高精度、低成本检测的需求。
我司联合桂林电子科技大学、华为技术有限公司等产学研单位，历经五年技术攻关，创新性地开发了高密度印制电路基板微细焊盘强度检测技术。该技术通过优化测试夹具设计光学显微镜，电路控制模块及数据分析软件等组成，实现了以下核心突破：
测试范围扩展：覆盖 0.1-2.0mm 焊盘直径，测试成功率超 95%；
成本降低：设备投入较传统方案减少 60%，单次测试成本下降 40%，助力中小企业实现质量管控升级；
精度提升：采用多轴力控加载技术，测试结果重复性误差小于 3%，满足航天级可靠性要求。
行业价值：破解产业痛点，推动质量革命
作为工信部重点支持的标准化项目，该标准已在深南电路、生益科技等头部企业完成示范应用，显著解决了三大行业痛点：
设计验证精准化：在 PCB 设计阶段量化评估焊盘抗裂性能，指导材料选型和结构优化。某通信设备厂商应用后，产品返修率从 5.2% 降至 1.7%；
质量管控全链条：建立从原材料到成品的全流程检测体系，将焊盘坑裂导致的产品失效风险降低 70% 以上，直接减少企业售后成本 30%；
国际竞争主动权：技术指标对标 IPC-9708 标准，同时针对国内无铅化、高频高速材料特性进行适应性改进，助力华为、中兴等企业突破海外技术壁垒，产品出口认证周期缩短 40%。
实施与展望
构建产业生态，引领技术迭代根据工信部公告，该标准自 2025 年 8 月 1 日起正式实施。中国电子电路行业协会（CPCA）已启动标准推广计划，优先在半导体封装基板、车载电子等领域建立示范基地，预计到 2027 年可带动全行业质量成本下降 15% 以上。
我司作为标准主编单位，已同步推出高精度焊盘强度检测仪和全流程技术服务方案，目前已与国内 30 余家 PCB 企业达成合作意向。下一步，公司将联合产业链上下游成立 “焊盘可靠性技术联盟”，开展以下工作：
设备国产化：年内实现测试设备量产，价格较进口同类产品低 40%；
人才培养：与桂林电子科技大学共建实训基地，年培训专业检测人员若干名；
标准迭代：启动《高频高速 PCB 焊盘动态抗裂测试方法》等三项团体标准研制，持续巩固技术领先地位。
行业反响：权威认可，生态共建
中国工程院院士、电子制造专家张某某评价：“该标准的发布标志着我国从‘跟随国际标准’转向‘主导标准制定’，其技术创新和产业化应用模式为高端制造领域提供了范本。”CPCA 秘书长王某某表示：“标准的实施将推动我国 PCB 产业从‘规模优势’向‘质量优势’转型，助力‘中国制造’向‘中国智造’升级。”
